3U 9 槽PXI Express 全混合一体式机箱

主要规格

■ 兼容PXITM-5 PXI Express硬件规范Rev.1.0

■ 9槽PXI Express机箱，带有1个系统插槽和8个混合外

设插槽

■ 系统带宽最高16 GB/s，每个外设槽位带宽最高4GB/s

■ 一体加固式设计，标配17英寸电阻式触摸屏显示器，

分辨率1280*1024

■ 机笼内缩约65mm，可定制前端连接器防护盖

■ 强化的散热设计，-10°C至+55°C的宽温工作范围

■ 智能机箱管理

• 自动风扇转速控制

• 机箱状态监控和报告

• 远程机箱上电/断电控制

■ 在55°C以下400 W工业级交流电源

■ 用于10 MHz时钟输入/输出的BNC接头

■ 兼容1-4槽宽度的PXIe控制器

■ 多种外壳颜色可选

3U 6 槽PXI Express 一体式机箱

主要规格

■ 兼容PXITM-5 PXI Express硬件规范Rev.1.0

■ 6槽PXI Express机箱，带有1个系统插槽和5个混合外

设插槽

■ 系统带宽最高8 GB/s，每个外设槽位带宽最高2GB/s

■ 一体加固式设计，标配17英寸电阻式触摸屏显示器，

分辨率1280*1024

■ 机笼内缩约65mm，可定制前端连接器防护盖

■ 机箱内部预留4槽无背板空间，可安装自定义调理模块

或其他设备

■ 强化的散热设计

■ 智能机箱自动风扇转速控制

■ 在50°C以下320 W工业级交流电源

■ 可额外安装客制电源/自定义AC-DC、DC-DC电源

■ 兼容2-4槽宽度的多种PXIe控制器

■ 多种外壳颜色可选：白色/绿色/黑色/灰色等

3U 12 / 8 槽PXI 一体式机箱

主要规格

■ 兼容PXITM硬件规范Rev.2.2

■ 8/12槽PXI机箱，带有1个系统插槽、7/11个外设插槽

■ 一体加固式设计，标配17英寸电阻式触摸屏显示器，

分辨率1280*1024

■ 机笼内缩约65mm，可定制前端连接器防护盖

■ 强化的散热设计，-10°C至+55°C的宽温工作范围

■ 智能机箱管理

• 自动风扇转速控制

• 远程机箱上电/断电控制

■ 在55°C以下300 W工业级交流电源

■ 兼容1-4槽宽度的PXI控制器

■ 多种外壳颜色可选

为PXI/PXIe-3X30 系列机箱设计的多功能屏幕保护盖

主要规格

■ 适用于昆芯国仪PXI/PXIe-A3X30系列机箱

■ 为PXI/PXIe-A3X30系列机箱增加屏幕下翻式屏幕

保护盖

■ 附带86键式键盘/2键式触摸板

■ 可拆卸式设计，可使机箱在带键盘/不带键盘 2种

模式下轻松转换

■ 键盘通过USB-A接口连接至3X30机箱前面板

■ 支持此屏幕保护盖的机箱型号如下：

• PXIe-A3630（3U 6槽）

• PXI-A3830（3U 8槽）

• PXIe-A3930系列（3U 9槽）

• PXI/PXIe-A3B30（3U 12槽）

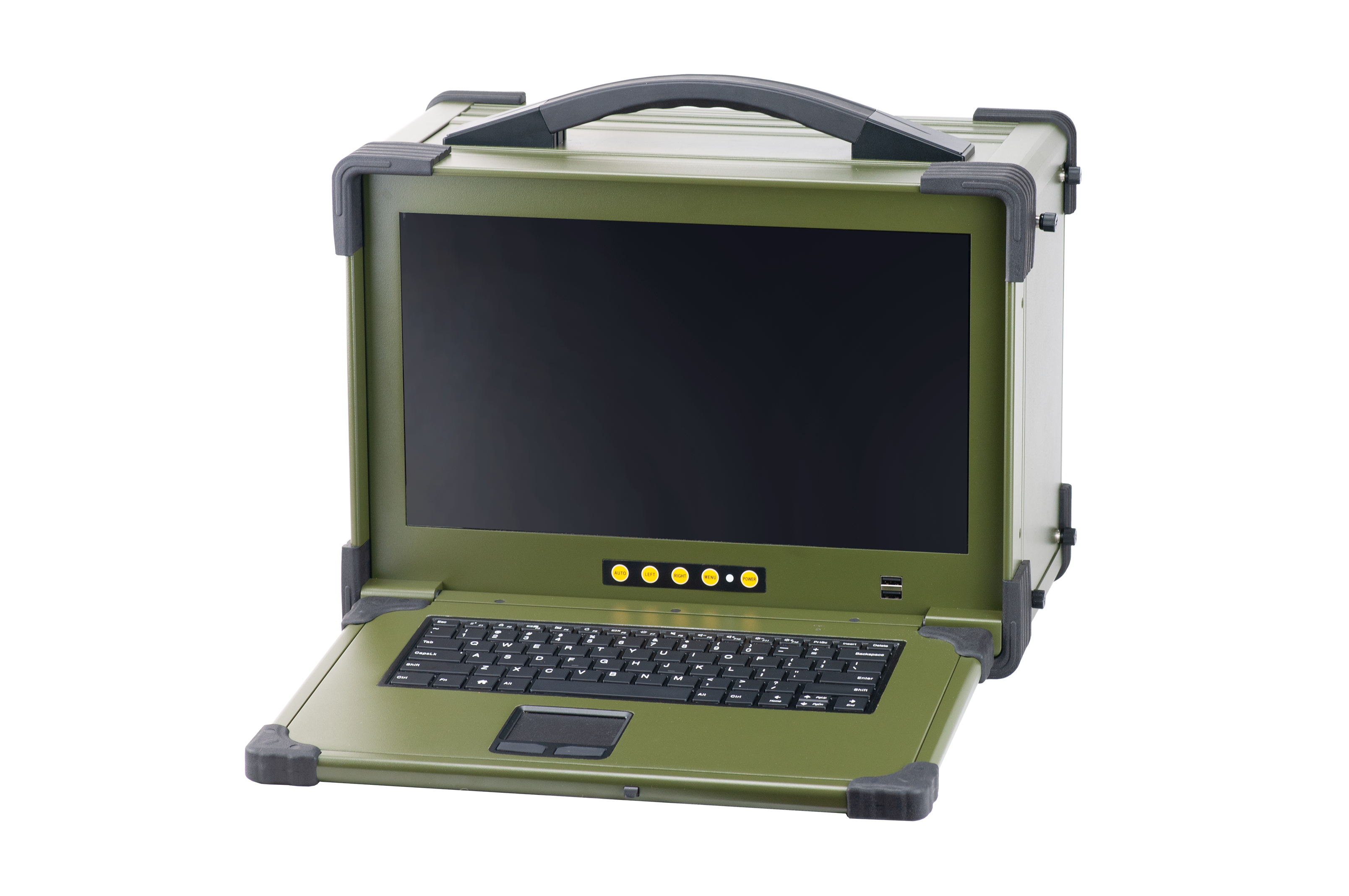

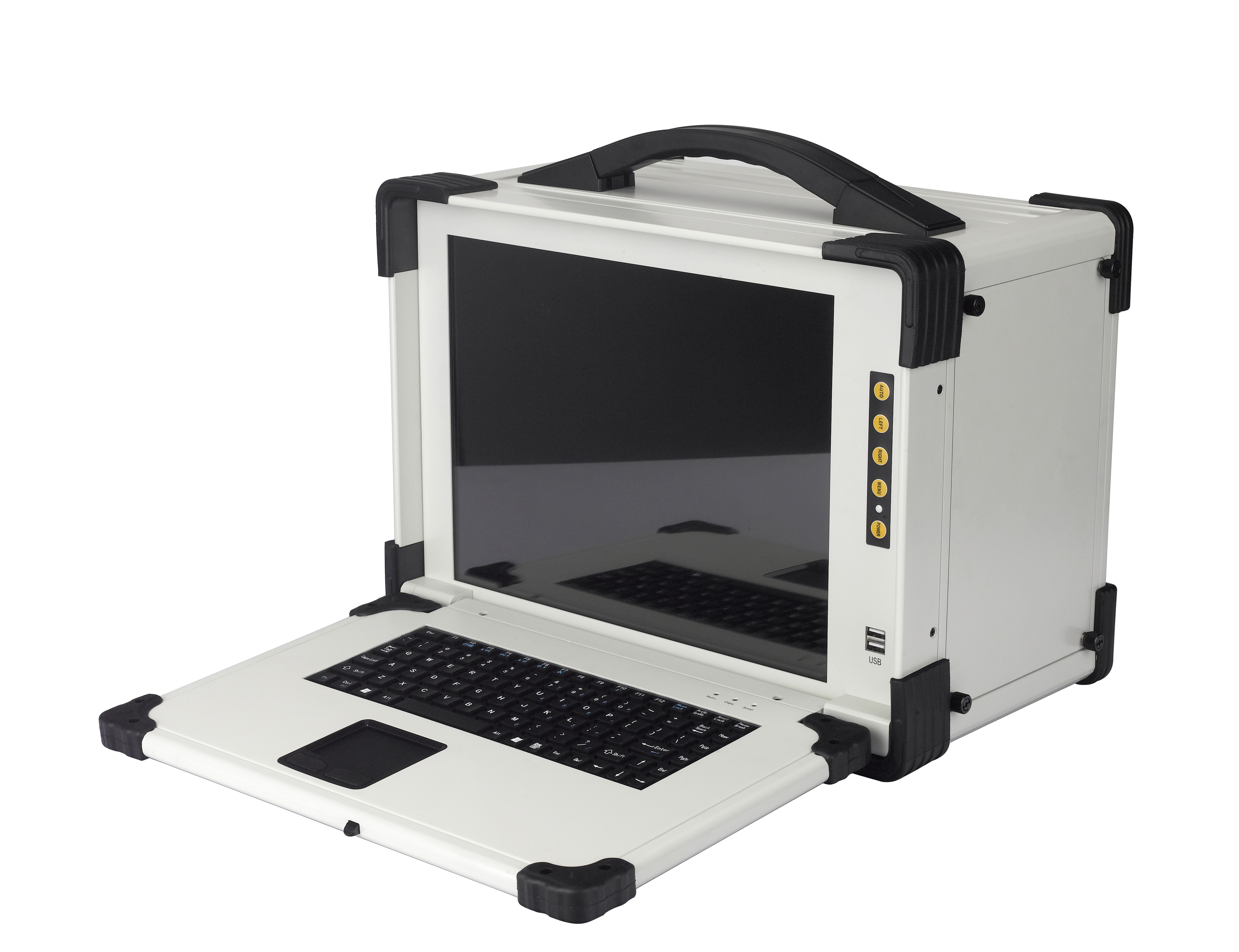

3U 8 槽PXI/PXIe 便携式一体机箱

主要规格

■ 兼容PXI™硬件规范Rev.2.2（PXI-A3821）

■ 兼容PXI™-5 PXI Express硬件规范Rev.1.0

（PXIe-A3821）

■ 8槽PXI/PXIe机箱，带有1个系统插槽、7个外设插槽

■ 一体便携式设计，标配15英寸高清显示器，下翻式86键

键盘/触摸板

■ 强化的散热设计，-10°C至+55°C的宽温工作范围

■ 机笼内缩，支持内装NI TB系列接线盒和NI FLEXRIO

适配器模块

■ 在55°C以下300 W工业级交流电源

■ 航插式电源接口，独立的接地柱和保险丝

■ 多种外壳颜色可定制（白色/黑色/军绿色等）

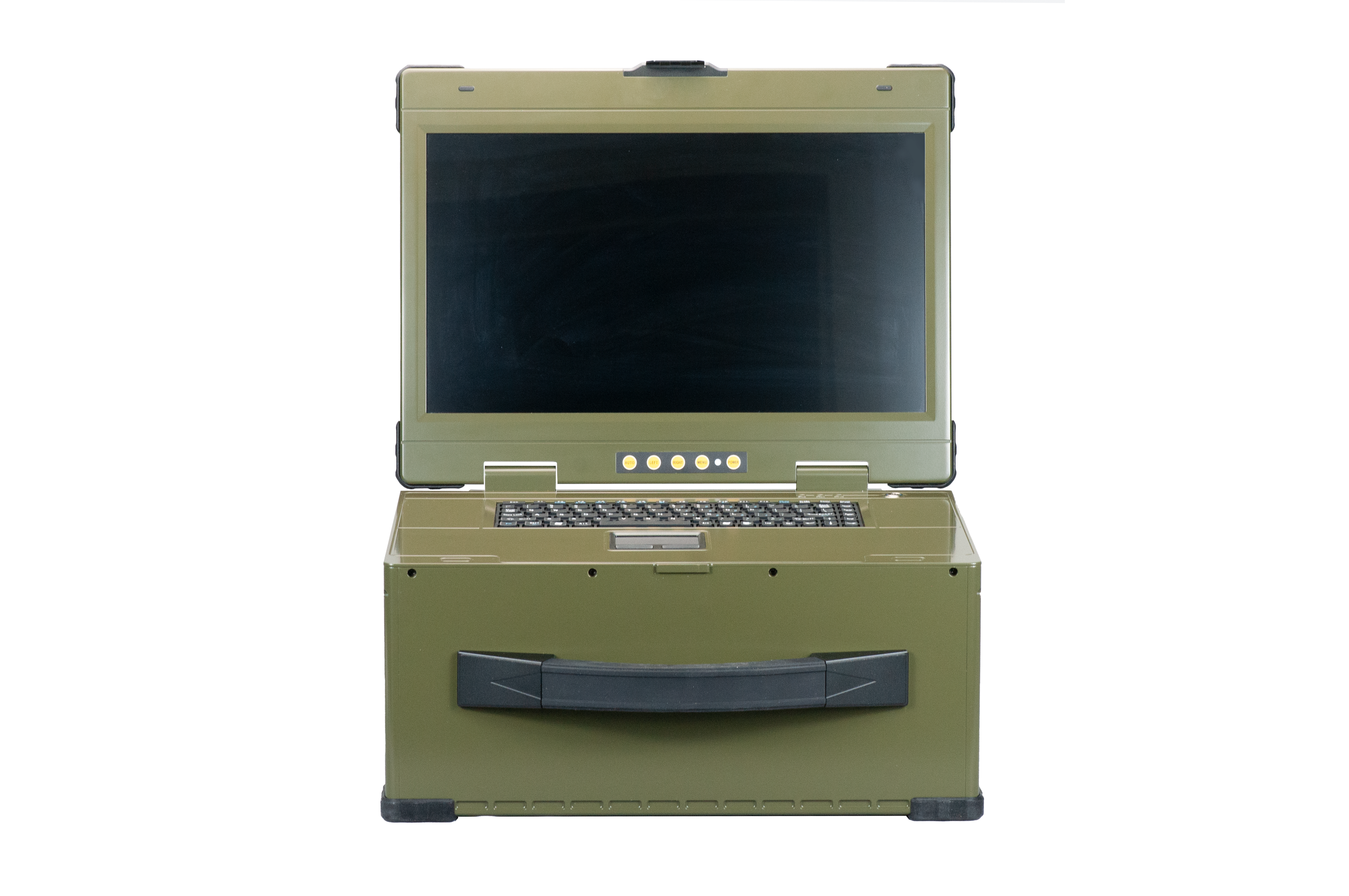

上翻式3U PXIe 9 槽便携一体机

主要规格

■ 全铝合金一体式框架设计，结构坚固同时兼顾轻量化；

■ 上翻式设计，宽屏17.3英寸显示器，1920*1080 分辨

率，可选装触摸屏；标配86键式键盘，2键式触摸板；

■ 最大支持3U 9槽PXIe背板（含1个系统槽，8个PXI/

PXIe外设槽）；多种背板配置可选；支持1-4槽宽度的

PXIe嵌入式控制器；

■ 18~36V DC宽压输入，航插式电源接头；内置多芯高

能锂电池，正常工况下可脱机连续工作2小时以上；

■ 机笼隐藏式设计，支持定制信号接口面板（选装功能，需另行收费）

■ 内置双模北斗/GPS/GLNSS定位模块（三选二）；

■ 可定制：外观颜色、丝印或者镭雕文字logo等

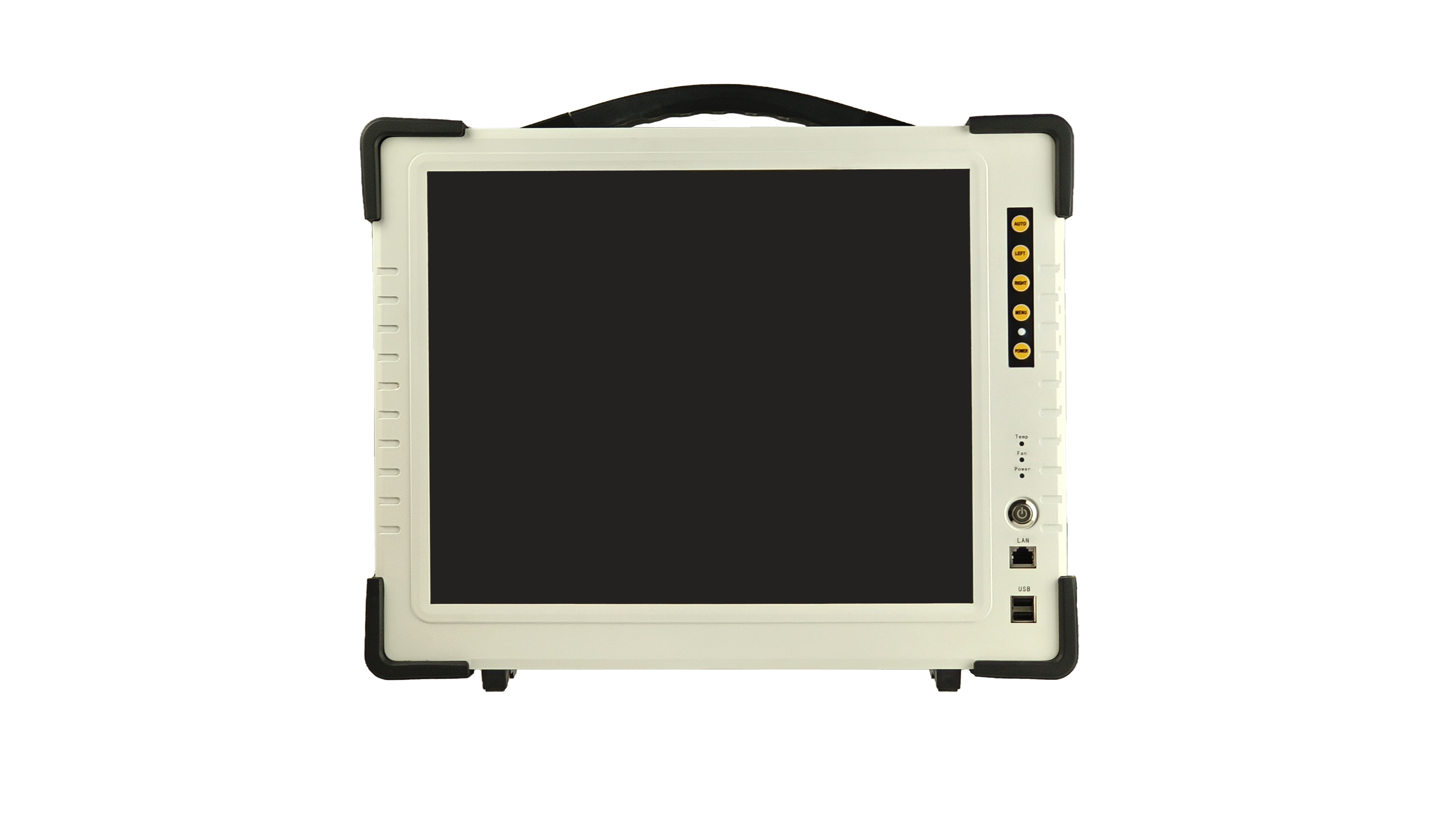

3U 6 槽 PXIe 全混合一体式机箱（15 英寸屏）

主要规格

■ 兼容PXI™-5 PXI Express硬件规范Rev.1.0；

■ 6槽PXI Express机箱，带有1个系统插槽、和5个混合

外设插槽；

■ 系统带宽最高8GB/s，每个外设槽位带宽最高2GB/s；

■ 轻量化的一体便携式设计，可安装屏幕保护罩或下翻式

键盘模组；

■ 标配15寸电容式触摸屏显示器，分辨率1024*768；

■ 110-220V宽压输入的300 W工业级交流电源；可内置

多种UUT和传感器供电电源；

■ 智能机箱自动风扇转速控制和机箱状态监测；

■ 机箱内部预留4槽无背板空间，可安装自定义调理模块

或其他设备；兼容2-4槽宽度的多款PXIe控制器；

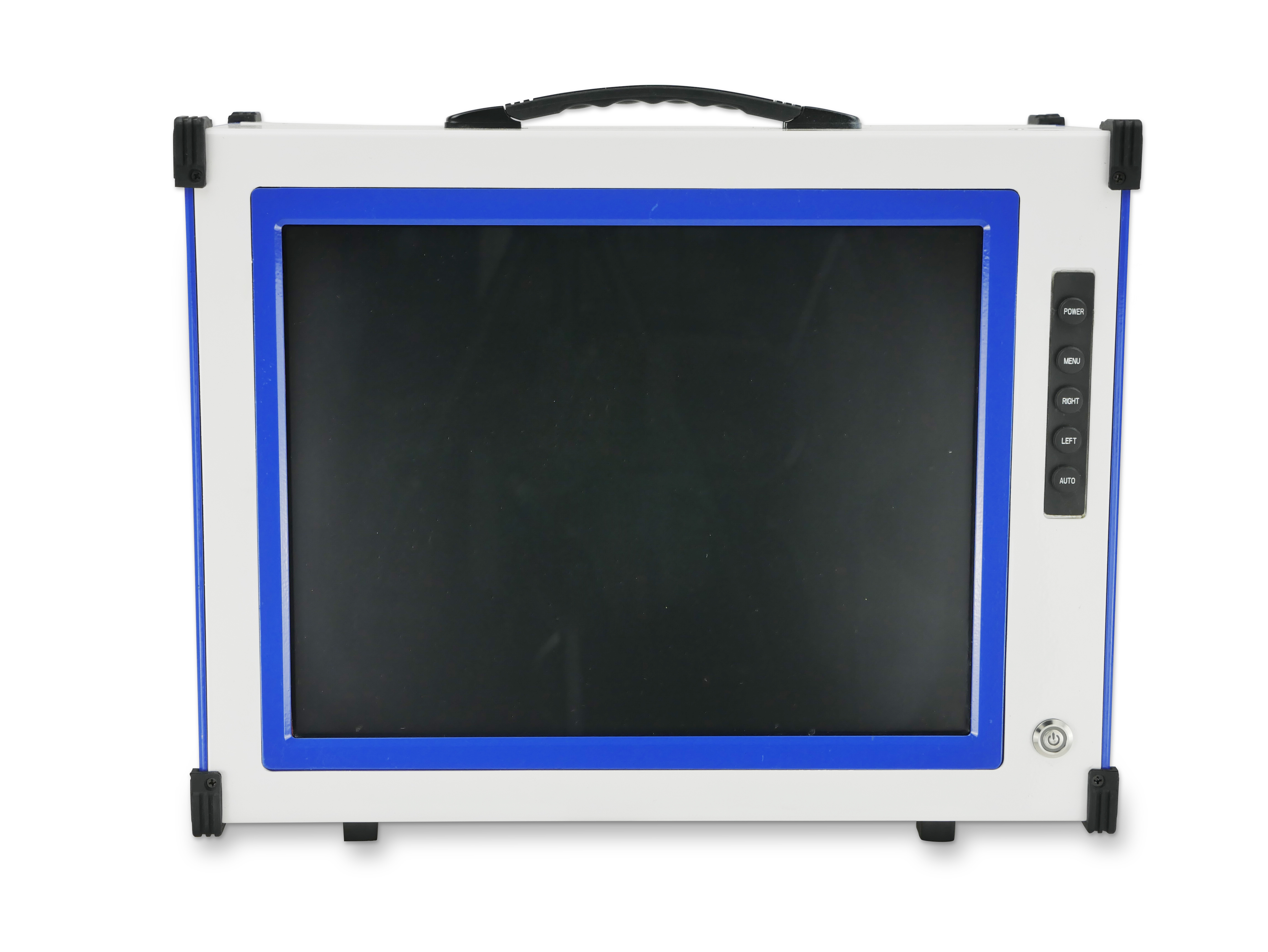

3U 8 槽 PXI 一体式机箱（15 英寸屏）

主要规格

■ 兼容PXI™硬件规范Rev 2.2；

■ 8槽PXI 机箱，带有1个PXI系统插槽和7个PXI外设插

槽；

■ 轻量化的一体便携式设计，可安装屏幕保护罩或下翻式

键盘模组；

■ 标配15英寸电容式触摸屏显示器，分辨率1024*768；

■ 背板集成10 MHz参考时钟、星型触发槽、局部总线和

TTL触发等功能；

■ 110-220V宽压输入的300 W工业级交流电源；可内置

多种UUT和传感器供电电源；

■ 可选配DC 18-36V输入和内置高能锂电池供电；

■ 具备电压、温度、风扇等监控和报警功能；

■ 机箱内部可定制安装客供调理模块或二次电源；兼容

1-4槽宽度的多款PXI控制器；

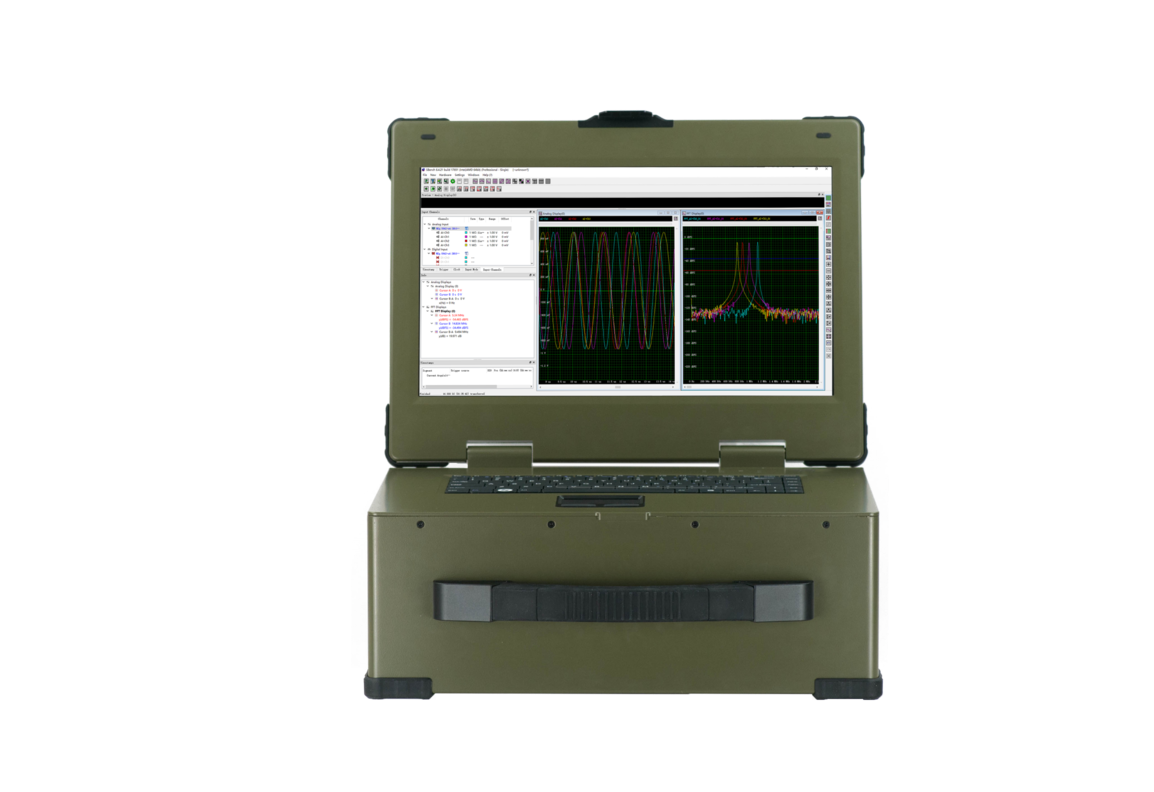

上翻式3U PXIe 7 槽全混合便携一体机

主要规格

■ 全铝合金一体式框架设计，结构坚固同时兼顾轻量化；

■ 上翻式设计，宽屏15.6英寸显示器，1920*1080 分辨

率，可选装触摸屏；标配86键式键盘，2键式触摸板；

■ 3U 7槽PXIe全混合背板，含1个系统槽，6个PXI/PXIe

混合槽；支持1-4槽宽度的PXIe嵌入式控制器；

■ 极高的PXIe背板数据带宽，系统带宽15GB/s，单个

PXIe插槽高达 4GB/s的专用带宽；

■ 18~36V DC宽压输入，标配300W AC-DC转换器，航

插式电源接头；内置多芯高能锂电池，正常工况下

可脱机连续工作2-3小时；

■ 机笼隐藏式设计，支持定制信号接口面板（选装功能，需另行收费）

■ 内置双模北斗/GPS/GLNSS定位模块（三选二）；

■ 可定制：外观颜色、丝印或者镭雕文字logo等

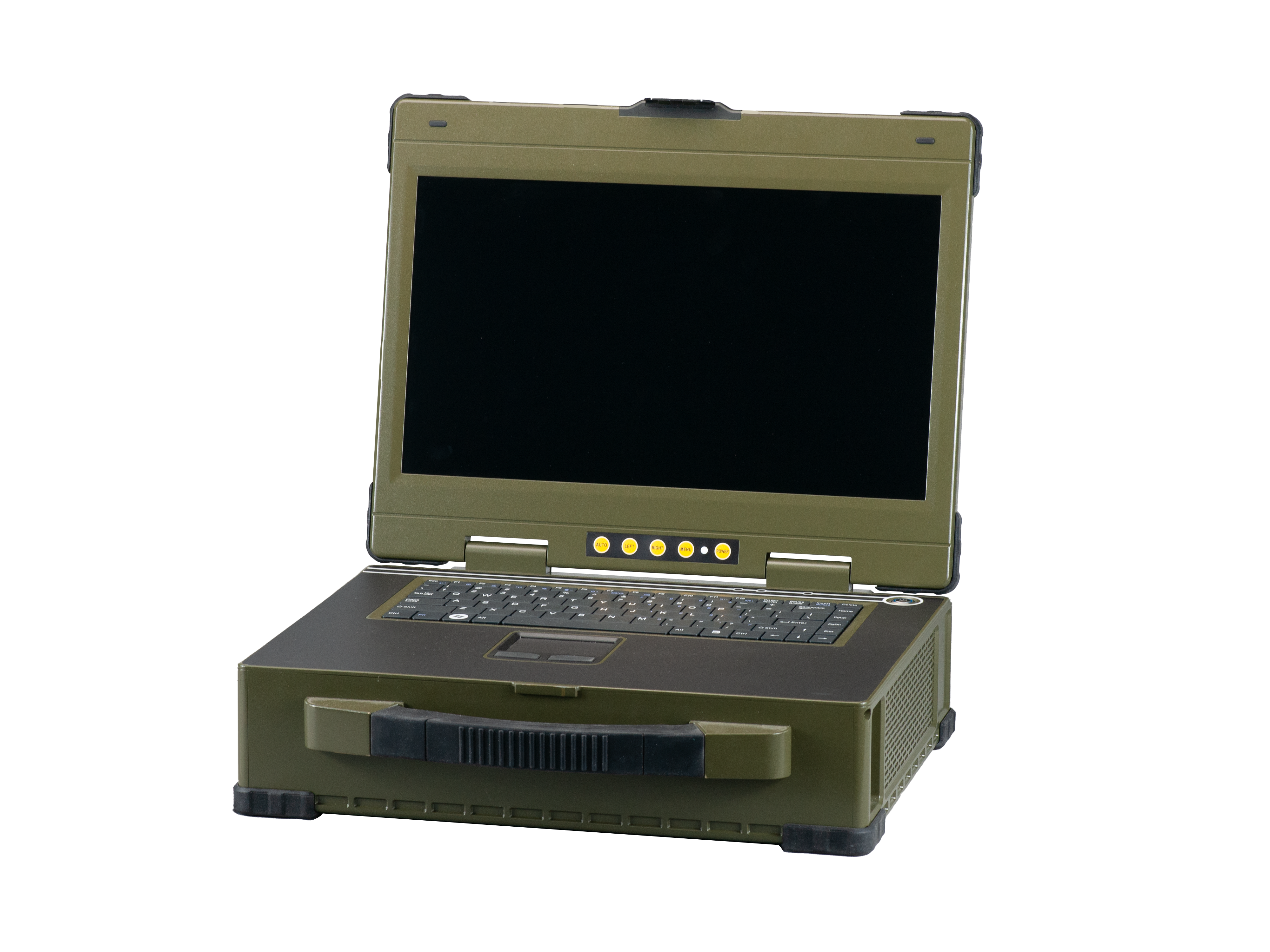

上翻式3U 7 槽PXI 便携一体机

主要规格

■ 全铝合金一体式框架设计，结构坚固同时兼顾轻量化；

■ 上翻式设计，宽屏15.6英寸显示器，1920*1080 分辨

率，可选装触摸屏；标配86键式键盘，2键式触摸板；

■ 3U 7槽PXI背板，含1个系统槽，6个PXI槽；支持1-4槽

宽度的PXI嵌入式控制器；

■ 18~32V DC宽压输入，标配200W AC-DC转换器，航

插式电源接头；内置多芯高能锂电池，正常工况下可脱

机连续工作2小时以上；

■ 机笼隐藏式设计，支持定制信号接口面板（选装功能，需另行收费）

■ 可定制：外观颜色、丝印或者镭雕文字logo等

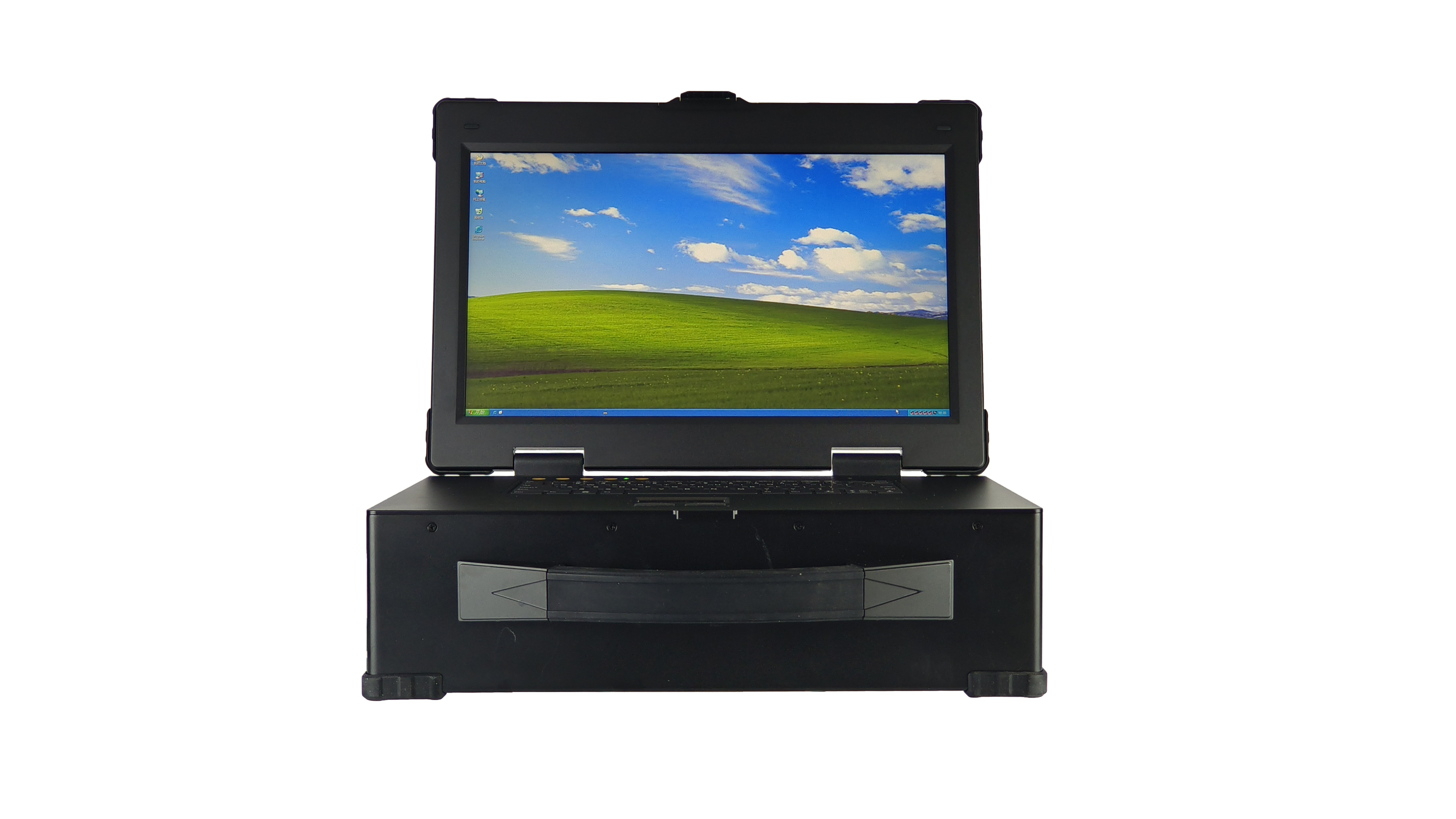

上翻式3U PXI/CPCI 5 槽便携一体式机箱

主要规格

■ 上翻式设计，铝合金一体式框架，结构坚固同时兼顾轻

量化；

■ 宽屏15.6英寸LED显示器，1920*1080 分辨率，钢化

屏幕（可选装触摸屏）；

■ 3U 5槽CPCI/PXI背板，含1个系统槽，4个扩展模块

槽；支持单槽或者双槽宽度的控制器；

■ 标配86键防水键盘，2键式触摸板；

■ AC 220V 电源输入，足额300W功率，国标/航插式插

头；独立保险座（可更换式保险管），独立式接地柱；

■ 可选配DC输入；DC版内置多芯高能锂电池，正常工况

下可脱机连续工作2-3小时；

■ 机笼隐藏式设计，支持定制信号接口面板（选装功能，需另行收费）

■ 可定制丝印或镭雕标识文字/logo等

■ 多种外壳颜色可选

下翻式PCI/PCIe 可扩展采集存储一体机

主要规格

■ 全铝镁合金一体式设计；

■ 标准6U 4槽PXI/CPCI机箱，含1个系统槽，3个模块槽；

■ 17.3英寸LCD宽屏显示器， 1920*1080 分辨率；

■ 标配86键防水键盘，2键式触摸板；

■ 220VAC 电源输入，航插式插头；

■ 支持双250W CPCI电源模块，支持互冗余（选配）；

■ 扩展接口：

• 1 个耳麦接口；3 个USB2.0 接口 ；

• 独立保险座（可更换式保险管）

• 独立式接地柱；

• 1 个电源开关；一个主机开关；
